固态继电器的主要参数与选用

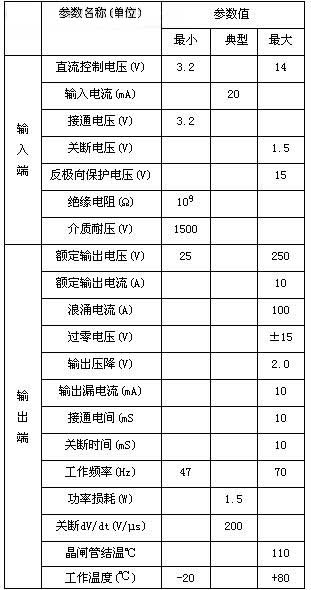

固态继电器的特性参数包括输入和输出参数，详见表1，根据输入电压参数值大小，可确定工作电压大小。如采用TTL或CMOS等逻辑电平控制时，最好采用有足够带载能力的低电平驱动，并尽可能使“0”电平低于0.8 V。如在噪声很强的环境下工作，不能选用通、断电压值相差小的产品，必需选用通、断电压值相差大的产品，（如选接通电压为8 V或12 V的产品）这样不会因噪声干扰而造成控制失灵。

1、额定输入电压

它是指定条件下能承受的稳态阻性负载的******允许电压有效值。如果受控负载是非稳态或非阻性的，必需考虑所选产品是否能承受工作状态或条件变化时（冷热转换、静动转换、感应电势、瞬态峰值电压、变化周期等） 所产生的******合成电压。例如负载为感性时，所选额定输出电压必须大于两倍电源电压值，而且所选产品的阻断（击穿）电压应高于负载电源电压峰值的两倍。如在电源电压为交流220V、一般的小功率非阻性负载的情况下，建议选用额定电压为400V—600V的SSR产品；但对于频繁启动的单相或三相电机负载，建议选用额定电压为660V—800V的SSR产品。

2、额定输出电流和浪涌电流

额定输出电流是指在给定条件下（环境温度、额定电压、功率因素、有无散热器等）所能承受的电流******的有效值。一般生产厂家都提供热降额曲线。如周围温度上升，应按曲线作降额使用。

浪涌电流是指在给定条件下（室温、额定电压、额定电流和持续的时间等）不会造成永久性损坏所允许的******非重复性峰值电流。交流继电器的浪涌电流为额定电流的5-10倍（一个周期），直流产品为额定电流的1.5-5倍（一秒）。在选用时，如负载为稳态阻性，SSR可全额或降额10%使用。对于电加热器、接触器等，初始接通瞬间出现的浪涌电流可达3倍的稳态电流，因此，SSR降额20%-30%使用。对于白织灯类负载，SSR应按降额50%使用，并且还应加上适当的保护电路。对于变压器负载，所选产品的额定电流必须高于负载工作电流的两倍。对于负载为感应电机，所选SSR的额定电流值应为电机运转电流的2—4倍，SSR的浪涌电流值应为额定电流的10倍。

固态继电器对温度的敏感性很强，工作温度超过标称值后，必须降热或外加散热器，例如额定电流为10A的JGX—10F产品，不加散热器时的允许工作电流只有10A。
